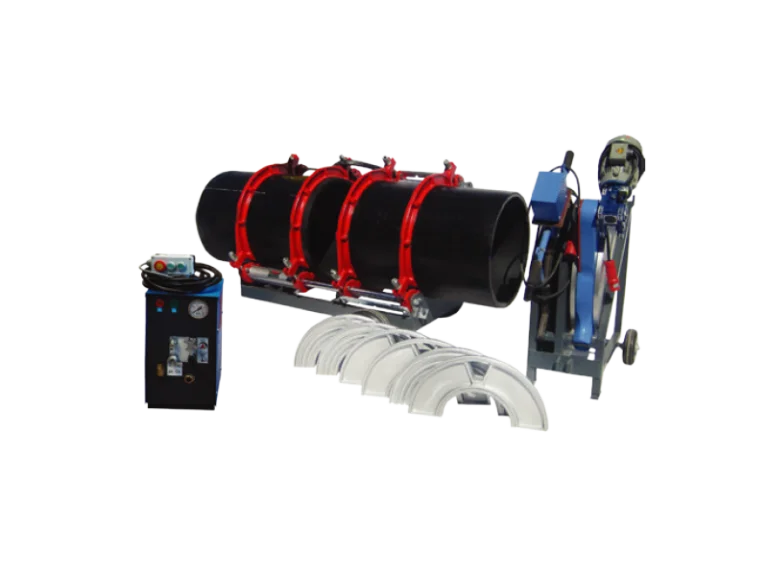

AL 630
Máquina de soldadura a tope
Máquinas de soldadura a tope hidráulicas y CNC para tubería de PE y PP, desde modelos compactos de obra hasta conducciones de Ø 1600 mm.
Diámetros soldables
Datos técnicos
Rango de soldadura
Ø 315 – Ø 630 mm
Material
PE, PP
Espesor de pared máx.
PN 32
Fuente de alimentación
380 V, Triple phase
Calentador
7.5 kW
Fresador de refrentado
1.5 kW
Unidad hidráulica
0.75 kW
Potencia total
9.75 kW
Presión de trabajo
150 Bar
Generador requerido
16 kVA
Sistema eléctrico
Trifásico
Embalaje y transporte
Bulto
2 wooden crates
Dimensiones de las cajas
123 × 162 × 134 cm; 75 × 122 × 149 cm
Peso neto / bruto
669 / 812 kg
La AL 630 es una máquina de soldadura a tope para tubería de PE y PP de Ø 315 a Ø 630 mm. Suelda paredes de hasta PN 32. Alimentación: 380 V, Triple phase. Potencia total instalada: 9.75 kW. En obra necesitará un generador de al menos 16 kVA. Las presiones y tiempos de soldadura se toman de la tabla de parámetros DVS 2207; el procedimiento completo está más abajo, en Guías técnicas. Se envía en 2 wooden crates. Medidas y pesos de las cajas en Embalaje y transporte.
- Coloque las piezas en las abrazaderas; inserte el refrentador y refrente hasta contacto 100 %.
- Retire el refrentador, inserte la placa calefactora (~220 ℃); empuje a 0,15 N/mm² para formar el cordón.
- Igualar la temperatura con presión casi nula (0,01 N/mm²) con la placa colocada.
- Retire la placa; una las piezas a 0,15 N/mm².
- Mantenga la presión de unión el tiempo requerido y luego libére.
- Deje enfriar la unión el tiempo especificado.
| Pared (mm) | Cordón (mm) | Calor (s) | Retirar placa (s) | Fusión (s) | Enfriado (s) |
|---|---|---|---|---|---|
| up to 4.5 | 0.5 | 45 | 5 | 5 | 6 |
| 4.5–7 | 1 | 70 | 6 | 6 | 10 |
| 7–12 | 1.5 | 120 | 8 | 8 | 16 |
| 12–19 | 2 | 190 | 10 | 11 | 24 |
| 19–26 | 2.5 | 260 | 12 | 14 | 32 |
| 26–37 | 3 | 370 | 16 | 19 | 45 |
| 37–50 | 3.5 | 500 | 20 | 25 | 60 |
| 50–70 | 4 | 700 | 25 | 35 | 80 |
Visibilidad
Las soldaduras a tope son visibles y repetibles en el sitio; las de EF quedan ocultas en el manguito y exigen soldadores expertos.
Lugares difíciles
Gana la EF: máquina diminuta, electrodos de punta. Funciona sobre suelo, en arquetas, en cualquier parte.
Sencillez
El a tope perdona errores de ejecución; la EF no tiene tolerancia y solo falla en el ensayo de presión.
Condiciones del material
La EF exige MFI parecidos, tubos redondos, superficies limpias y tensión estable; el a tope no se ve afectado.
Coste
El a tope es mucho más barato: sin manguitos de hilo de cobre cada 6/12 m.
Resistencia
Una soldadura a tope correcta es el punto más fuerte de la línea (el cordón añade espesor).
| Vehículo | L × An × Al (m) | Volumen | Carga máx |
|---|---|---|---|
| Contenedor 20 FT | 5.89 × 2.34 × 2.37 | 33 m³ | 24,850 kg |
| Contenedor 40 FT | 11.90 × 2.34 × 2.38 | 67 m³ | 28,800 kg |
| 40 FT High Cube | 11.90 × 2.34 × 2.67 | 76 m³ | 30,200 kg |
| 45 FT High Cube | 13.00 × 2.34 × 2.67 | 86 m³ | 27,820 kg |
| TIR normal | 13.6 × 2.45 | 100 m³ | — |
| TIR Maxima | 13.6 × 2.45 | 112 m³ | — |
| TIR Jumbo | 13.6 × 2.45 | 97 m³ | — |
| Camión + remolque | 7.5 + 9.6 | 56 m³ | — |
Redes de agua potable, conducciones de impulsión, drenaje y sistemas sifónicos, distribución de gas natural, riego agrícola y tuberías industriales. Accesorios fabricados según TS EN 1555-3:2010+A1 • TS EN 12201-3+A1 • TS EN 15494 • CE; máquinas según TS ISO 12176-1 y práctica de soldadura DVS 2207.
Catálogos, manuales de uso y vídeos de formación disponibles bajo petición.
