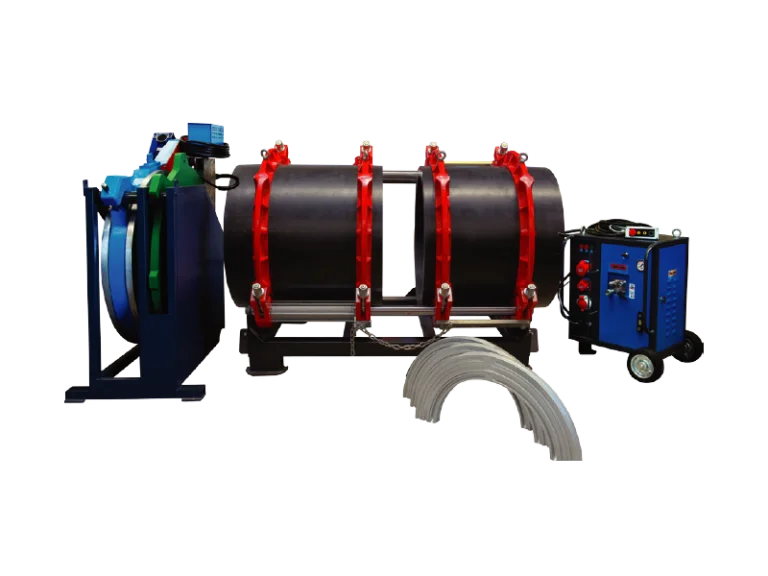

AL 1000
Машина для стыковой сварки
Гидравлические и CNC-аппараты стыковой сварки труб ПЭ и ПП: от компактных моделей до магистралей Ø 1600 мм.
Технические данные
Диапазон сварки
Ø 710 – Ø 1000 mm
Материал
PE, PP
Электрическая система
Трёхфазный
AL 1000 — аппарат стыковой сварки для труб из ПЭ и ПП диаметром от Ø 710 до Ø 1000 мм. Питание: Трёхфазный. Давления и время сварки берутся из таблицы параметров DVS 2207; полная процедура приведена ниже в разделе «Технические руководства».
- Установите детали в зажимы; вставьте триммер и торцуйте до 100 % контакта.
- Уберите триммер, вставьте нагреватель (~220 ℃); прижимайте при 0,15 Н/мм² до образования грата.
- Выровняйте температуру при почти нулевом давлении (0,01 Н/мм²) с установленным нагревателем.
- Уберите нагреватель; соедините детали при 0,15 Н/мм².
- Выдержите давление соединения необходимое время, затем отпустите.
- Оставьте стык остывать заданное время.
| Стенка (мм) | Грат (мм) | Нагрев (с) | Уборка нагрев. (с) | Сплавление (с) | Охлаждение (с) |
|---|---|---|---|---|---|
| up to 4.5 | 0.5 | 45 | 5 | 5 | 6 |
| 4.5–7 | 1 | 70 | 6 | 6 | 10 |
| 7–12 | 1.5 | 120 | 8 | 8 | 16 |
| 12–19 | 2 | 190 | 10 | 11 | 24 |
| 19–26 | 2.5 | 260 | 12 | 14 | 32 |
| 26–37 | 3 | 370 | 16 | 19 | 45 |
| 37–50 | 3.5 | 500 | 20 | 25 | 60 |
| 50–70 | 4 | 700 | 25 | 35 | 80 |
Видимость
Стыковые швы видны и переделываются на месте; швы EF скрыты в муфте и требуют опытных сварщиков.
Трудные места
EF побеждает: крошечная машина, электроды-наконечники — работает над землёй, в приямках, везде.
Простота
Стыковая сварка прощает огрехи; у EF нулевой допуск, и брак вскрывается только на испытании давлением.
Условия материала
EF требует близких MFI, круглых труб, чистых поверхностей, стабильного напряжения; стыковая от этого не зависит.
Стоимость
Стыковая намного дешевле — никаких муфт с медной спиралью каждые 6/12 м.
Прочность
Правильный стыковой шов — самая прочная точка линии (грат добавляет толщину стенки).
| Транспорт | Д × Ш × В (м) | Объём | Макс. загрузка |
|---|---|---|---|
| Контейнер 20 FT | 5.89 × 2.34 × 2.37 | 33 m³ | 24,850 kg |
| Контейнер 40 FT | 11.90 × 2.34 × 2.38 | 67 m³ | 28,800 kg |
| 40 FT High Cube | 11.90 × 2.34 × 2.67 | 76 m³ | 30,200 kg |
| 45 FT High Cube | 13.00 × 2.34 × 2.67 | 86 m³ | 27,820 kg |
| Обычный TIR | 13.6 × 2.45 | 100 m³ | — |
| TIR Maxima | 13.6 × 2.45 | 112 m³ | — |
| TIR Jumbo | 13.6 × 2.45 | 97 m³ | — |
| Грузовик + прицеп | 7.5 + 9.6 | 56 m³ | — |
Сети питьевой воды, напорные коллекторы, дренаж и сифонные системы, распределение природного газа, сельскохозяйственное орошение и промышленные трубопроводы. Фитинги произведены по TS EN 1555-3:2010+A1 • TS EN 12201-3+A1 • TS EN 15494 • CE; машины по TS ISO 12176-1 и практике сварки DVS 2207.
Каталоги, инструкции по эксплуатации и обучающие видео предоставляются по запросу.
