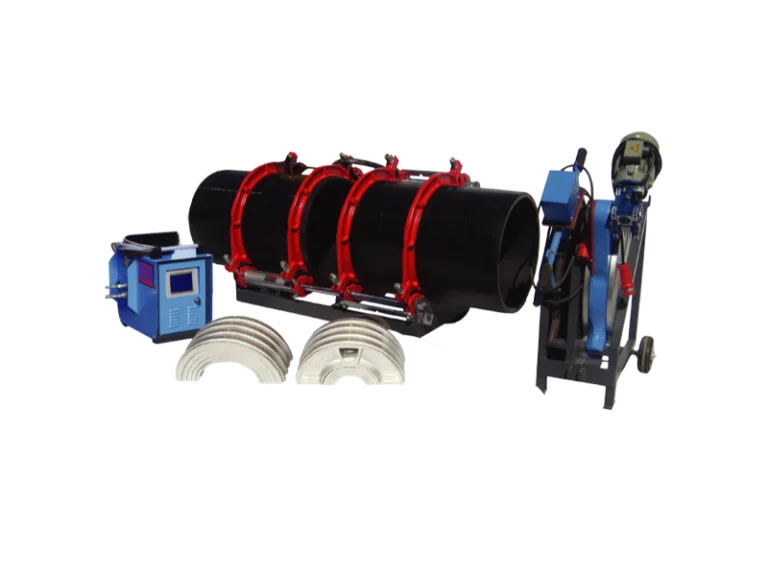

AL 630 CNC
Машина для стыковой сварки
Гидравлические и CNC-аппараты стыковой сварки труб ПЭ и ПП: от компактных моделей до магистралей Ø 1600 мм.
Управление ЧПУ · отчёты о сварке
Свариваемые диаметры
Технические данные
Диапазон сварки
Ø 315 – Ø 630 mm
Материал
PE, PP
Макс. толщина стенки
PN 32
Электропитание
380 V, Triple phase
Нагреватель
7.5 kW
Торцеватель
1.5 kW
Гидравлический блок
0.75 kW
Суммарная мощность
9.75 kW
Рабочее давление
150 Bar
Требуемый генератор
16 kVA
Электрическая система
Трёхфазный
Управление
CNC
Упаковка и транспортировка
Упаковка
2 wooden crates
Размеры ящиков
123 × 162 × 134 cm; 75 × 122 × 149 cm
Вес нетто / брутто
688 / 831 kg
AL 630 CNC — аппарат стыковой сварки для труб из ПЭ и ПП диаметром от Ø 315 до Ø 630 мм. Сваривает трубы со стенкой до PN 32. Питание: 380 V, Triple phase. Общая установленная мощность 9.75 kW. На объекте потребуется генератор мощностью не менее 16 kVA. CNC-контроллер рассчитывает время нагрева, технологической паузы и охлаждения по введённому диаметру и толщине стенки, хранит в памяти до 500 сварок и формирует оригинальный протокол для каждого соединения. Поставляется: 2 wooden crates. Размеры и вес ящиков указаны в разделе «Упаковка и транспортировка».
- Автоматический расчёт параметров сварки при вводе диаметра и толщины стенки трубы
- Доступны оригинальные отчёты о сварке
- Установите детали в зажимы; вставьте триммер и торцуйте до 100 % контакта.
- Уберите триммер, вставьте нагреватель (~220 ℃); прижимайте при 0,15 Н/мм² до образования грата.
- Выровняйте температуру при почти нулевом давлении (0,01 Н/мм²) с установленным нагревателем.
- Уберите нагреватель; соедините детали при 0,15 Н/мм².
- Выдержите давление соединения необходимое время, затем отпустите.
- Оставьте стык остывать заданное время.
| Стенка (мм) | Грат (мм) | Нагрев (с) | Уборка нагрев. (с) | Сплавление (с) | Охлаждение (с) |
|---|---|---|---|---|---|
| up to 4.5 | 0.5 | 45 | 5 | 5 | 6 |
| 4.5–7 | 1 | 70 | 6 | 6 | 10 |
| 7–12 | 1.5 | 120 | 8 | 8 | 16 |
| 12–19 | 2 | 190 | 10 | 11 | 24 |
| 19–26 | 2.5 | 260 | 12 | 14 | 32 |
| 26–37 | 3 | 370 | 16 | 19 | 45 |
| 37–50 | 3.5 | 500 | 20 | 25 | 60 |
| 50–70 | 4 | 700 | 25 | 35 | 80 |
Видимость
Стыковые швы видны и переделываются на месте; швы EF скрыты в муфте и требуют опытных сварщиков.
Трудные места
EF побеждает: крошечная машина, электроды-наконечники — работает над землёй, в приямках, везде.
Простота
Стыковая сварка прощает огрехи; у EF нулевой допуск, и брак вскрывается только на испытании давлением.
Условия материала
EF требует близких MFI, круглых труб, чистых поверхностей, стабильного напряжения; стыковая от этого не зависит.
Стоимость
Стыковая намного дешевле — никаких муфт с медной спиралью каждые 6/12 м.
Прочность
Правильный стыковой шов — самая прочная точка линии (грат добавляет толщину стенки).
| Транспорт | Д × Ш × В (м) | Объём | Макс. загрузка |
|---|---|---|---|
| Контейнер 20 FT | 5.89 × 2.34 × 2.37 | 33 m³ | 24,850 kg |
| Контейнер 40 FT | 11.90 × 2.34 × 2.38 | 67 m³ | 28,800 kg |
| 40 FT High Cube | 11.90 × 2.34 × 2.67 | 76 m³ | 30,200 kg |
| 45 FT High Cube | 13.00 × 2.34 × 2.67 | 86 m³ | 27,820 kg |
| Обычный TIR | 13.6 × 2.45 | 100 m³ | — |
| TIR Maxima | 13.6 × 2.45 | 112 m³ | — |
| TIR Jumbo | 13.6 × 2.45 | 97 m³ | — |
| Грузовик + прицеп | 7.5 + 9.6 | 56 m³ | — |
Сети питьевой воды, напорные коллекторы, дренаж и сифонные системы, распределение природного газа, сельскохозяйственное орошение и промышленные трубопроводы. Фитинги произведены по TS EN 1555-3:2010+A1 • TS EN 12201-3+A1 • TS EN 15494 • CE; машины по TS ISO 12176-1 и практике сварки DVS 2207.
Каталоги, инструкции по эксплуатации и обучающие видео предоставляются по запросу.
