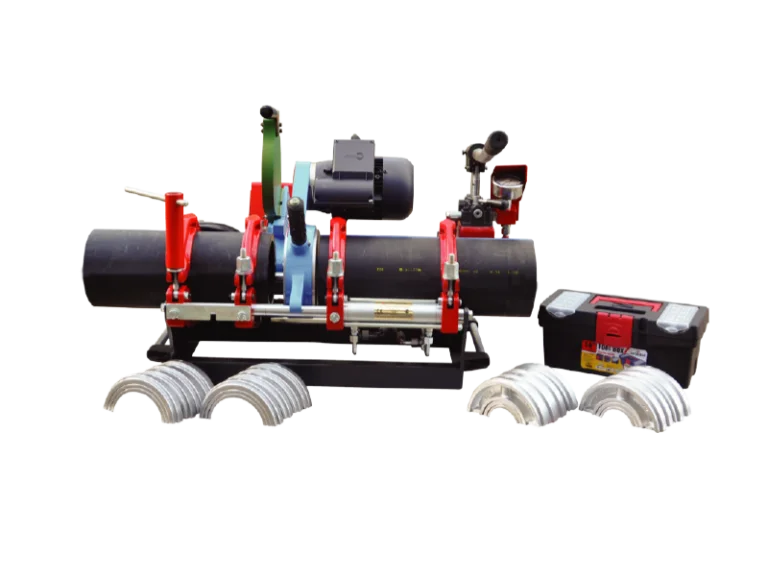

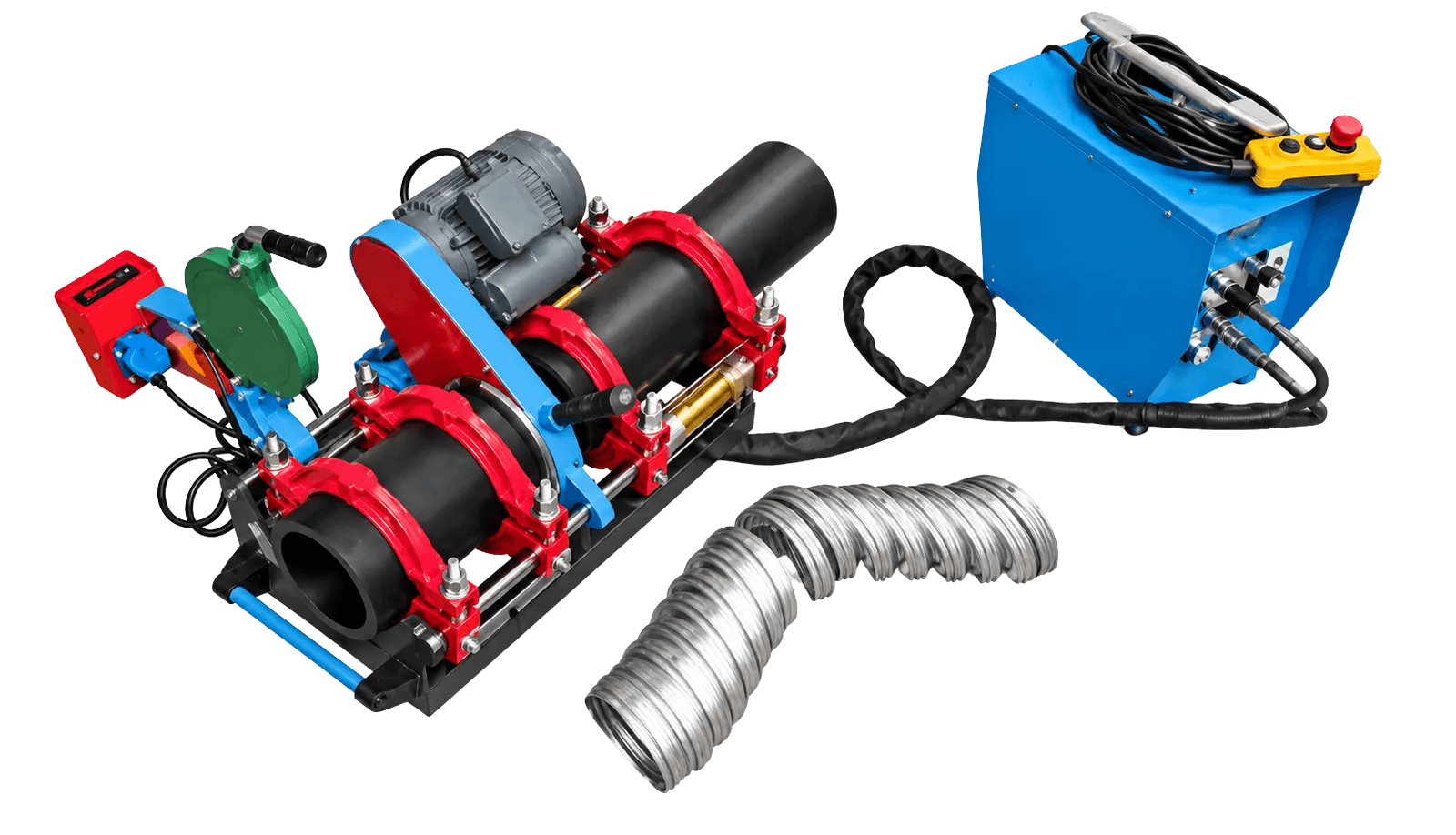

ALHM 160
Alın Kaynak Makinesi
PE ve PP boru için hidrolik ve CNC alın kaynak makineleri; kompakt saha makinelerinden Ø 1600 mm ana hatlara kadar.
Kaynatılabilir çaplar
Teknik Veriler
Kaynak Aralığı
Ø 20 – Ø 160 mm
Malzeme
PE, PP
Maks. Et Kalınlığı
PN 16
Güç Kaynağı
230 V, Single phase
Isıtıcı
1.5 kW, gas thermostat
Trimmer
0.81 kW
Toplam Güç
2.3 kW
Gerekli Jeneratör
4 kVA
Elektrik Sistemi
Monofaze
Ambalaj ve Taşıma
Paket
1 wooden crate
Sandık ölçüsü
66 × 76 × 73 cm
Net / brüt ağırlık
63 / 88 kg
ALHM 160, Ø 20 ile Ø 160 mm arasındaki PE ve PP borular için bir alın kaynak makinesidir. PN 16 et kalınlığına kadar boru kaynaklar. Besleme: 230 V, Single phase. Toplam kurulu güç 2.3 kW. Sahada en az 4 kVA gücünde bir jeneratör gerekir. Kaynak basınçları ve süreleri DVS 2207 parametre tablosundan alınır; prosedürün tamamı aşağıda Teknik Rehberler altındadır. 1 wooden crate içinde sevk edilir. Sandık ölçüleri ve ağırlıklar Ambalaj ve Nakliye bölümünde yer alır.
- Parçaları kelepçelere yerleştirin; trimmerı takın ve %100 temas elde edene kadar yüzeyleri açın.
- Trimmerı çıkarın, ısıtıcıyı (~220 ℃) takın; kabarıklık oluşması için 0.15 N/mm² ile itin.
- Isıtıcı yerindeyken sıfıra yakın basınçta (0.01 N/mm²) sıcaklığı eşitleyin.
- Isıtıcıyı çıkarın; parçaları 0.15 N/mm² ile birleştirin.
- Birleştirme basıncını gerekli süre boyunca koruyun, ardından bırakın.
- Bağlantıyı belirtilen süre boyunca soğumaya bırakın.
| Et (mm) | Kabarıklık (mm) | Isıtma (s) | Isıtıcı çıkarma (s) | Birleştirme (s) | Soğutma (s) |
|---|---|---|---|---|---|
| up to 4.5 | 0.5 | 45 | 5 | 5 | 6 |
| 4.5–7 | 1 | 70 | 6 | 6 | 10 |
| 7–12 | 1.5 | 120 | 8 | 8 | 16 |
| 12–19 | 2 | 190 | 10 | 11 | 24 |
| 19–26 | 2.5 | 260 | 12 | 14 | 32 |
| 26–37 | 3 | 370 | 16 | 19 | 45 |
| 37–50 | 3.5 | 500 | 20 | 25 | 60 |
| 50–70 | 4 | 700 | 25 | 35 | 80 |
Görünürlük
Alın kaynakları görünür ve yerinde yeniden yapılabilir; EF kaynakları soket içinde gizlenir ve deneyimli kaynakçı gerektirir.
Ulaşılması zor yerler
EF kazanır: minik makine, kablo uçlu elektrotlar. Yer üstünde, çukurlarda, her yerde çalışır.
Basitlik
Alın kaynak işçilik hatalarını affeder; EF'nin toleransı yoktur, hata ancak basınç testinde ortaya çıkar.
Malzeme koşulları
EF eşleşmiş MFI, yuvarlak boru, temiz yüzey ve sabit gerilim ister; alın kaynak bunlardan etkilenmez.
Maliyet
Alın kaynak çok daha ucuz: her 6/12 m'de bakır telli soket gerekmez.
Mukavemet
Doğru yapılmış bir alın kaynak, hattın en güçlü noktasıdır ('kabarıklık' et kalınlığı ekler).
| Araç | U × G × Y (m) | Hacim | Maks. Yük |
|---|---|---|---|
| 20 FT Konteyner | 5.89 × 2.34 × 2.37 | 33 m³ | 24,850 kg |
| 40 FT Konteyner | 11.90 × 2.34 × 2.38 | 67 m³ | 28,800 kg |
| 40 FT High Cube | 11.90 × 2.34 × 2.67 | 76 m³ | 30,200 kg |
| 45 FT High Cube | 13.00 × 2.34 × 2.67 | 86 m³ | 27,820 kg |
| Normal TIR | 13.6 × 2.45 | 100 m³ | — |
| Maxima TIR | 13.6 × 2.45 | 112 m³ | — |
| Jumbo TIR | 13.6 × 2.45 | 97 m³ | — |
| Kamyon + Treyler | 7.5 + 9.6 | 56 m³ | — |
İçme suyu hatları, basınçlı hatlar, drenaj ve sifonik sistemler, doğal gaz dağıtımı, tarımsal sulama ve endüstriyel boru hatları. Fittingler TS EN 1555-3:2010+A1 • TS EN 12201-3+A1 • TS EN 15494 • CE'ye göre; makineler TS ISO 12176-1 ve DVS 2207 kaynak pratiğine göre üretilmiştir.
Kataloglar, kullanım kılavuzları ve eğitim videoları talep üzerine sağlanır.
