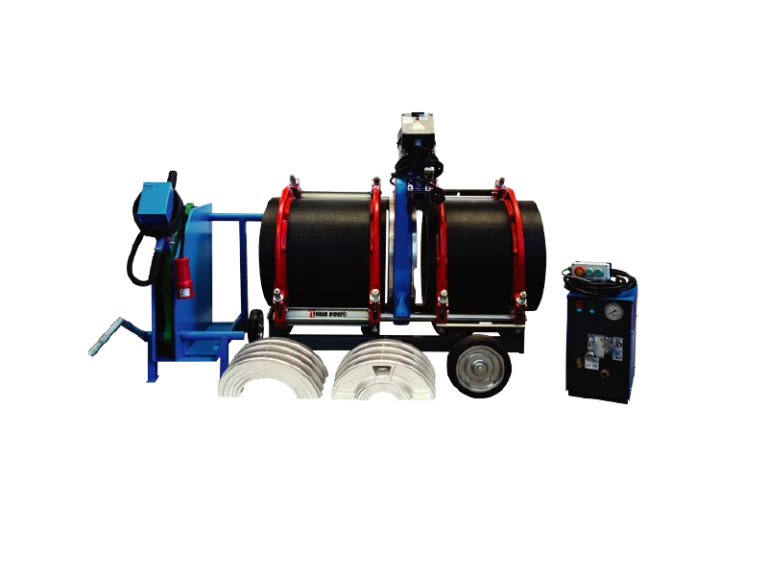

AL 500
Machine à souder bout à bout
Machines à souder bout à bout hydrauliques et CNC pour tubes PE et PP, des modèles compacts de chantier aux conduites de Ø 1600 mm.
Diamètres soudables
Données techniques
Plage de soudage
Ø 180 – Ø 500 mm
Matériau
PE, PP
Épaisseur de paroi max.
PN 32
Alimentation
380 V, Triple phase
Résistance chauffante
5.5 kW
Fraiseur d'arasage
1.1 kW
Unité hydraulique
0.55 kW
Puissance totale
7.15 kW
Pression de service
130 Bar
Groupe électrogène requis
12 kVA
Système électrique
Triphasé
Emballage & transport
Colis
1 wooden crate
Dimension de la caisse
105 × 164 × 123 cm
Volume total
2.12 m³
Poids net / brut
426 / 492 kg
La AL 500 est une machine à souder bout à bout pour tubes PE et PP de Ø 180 à Ø 500 mm. Elle soude des parois jusqu'à PN 32. Alimentation : 380 V, Triple phase. Puissance installée totale : 7.15 kW. Sur chantier, prévoyez un groupe électrogène d'au moins 12 kVA. Les pressions et temps de soudage se lisent dans le tableau de paramètres DVS 2207 ; la procédure complète est plus bas dans Guides techniques. Livraison : 1 wooden crate. Dimensions et poids des caisses dans Emballage et transport.
- Placez les pièces dans les mâchoires de serrage ; insérez l'ébavureur et dressez les faces jusqu'à un contact 100 %.
- Retirez l'ébavureur, insérez la plaque chauffante (~220 ℃) ; poussez à 0,15 N/mm² pour former le bourrelet.
- Égalisez la température à pression quasi nulle (0,01 N/mm²), plaque en place.
- Retirez la plaque ; assemblez les pièces à 0,15 N/mm².
- Maintenez la pression d'assemblage le temps requis, puis relâchez.
- Laissez le joint refroidir pendant le temps spécifié.
| Paroi (mm) | Bourrelet (mm) | Chauffe (s) | Retrait plaque (s) | Fusion (s) | Refroid. (s) |
|---|---|---|---|---|---|
| up to 4.5 | 0.5 | 45 | 5 | 5 | 6 |
| 4.5–7 | 1 | 70 | 6 | 6 | 10 |
| 7–12 | 1.5 | 120 | 8 | 8 | 16 |
| 12–19 | 2 | 190 | 10 | 11 | 24 |
| 19–26 | 2.5 | 260 | 12 | 14 | 32 |
| 26–37 | 3 | 370 | 16 | 19 | 45 |
| 37–50 | 3.5 | 500 | 20 | 25 | 60 |
| 50–70 | 4 | 700 | 25 | 35 | 80 |
Visibilité
Les soudures bout à bout sont visibles et refaisables sur place ; les soudures EF sont cachées dans le manchon et exigent des soudeurs expérimentés.
Zones difficiles d'accès
L'EF gagne : machine minuscule, électrodes à embout. Fonctionne au sol, en fouille, partout.
Simplicité
Le bout à bout pardonne les erreurs de l'opérateur ; l'EF n'a aucune tolérance et ne se révèle qu'au test de pression.
Conditions de matériau
L'EF exige MFI assortis, tubes ronds, surfaces propres, tension stable ; le bout à bout y est insensible.
Coût
Le bout à bout est bien moins cher : pas de manchons à fil de cuivre tous les 6/12 m.
Résistance
Une soudure bout à bout correcte est le point le plus solide de la ligne (le bourrelet ajoute de l'épaisseur).
| Véhicule | L × l × H (m) | Volume | Charge max |
|---|---|---|---|
| Conteneur 20 FT | 5.89 × 2.34 × 2.37 | 33 m³ | 24,850 kg |
| Conteneur 40 FT | 11.90 × 2.34 × 2.38 | 67 m³ | 28,800 kg |
| 40 FT High Cube | 11.90 × 2.34 × 2.67 | 76 m³ | 30,200 kg |
| 45 FT High Cube | 13.00 × 2.34 × 2.67 | 86 m³ | 27,820 kg |
| TIR normal | 13.6 × 2.45 | 100 m³ | — |
| TIR Maxima | 13.6 × 2.45 | 112 m³ | — |
| TIR Jumbo | 13.6 × 2.45 | 97 m³ | — |
| Camion + remorque | 7.5 + 9.6 | 56 m³ | — |
Réseaux d'eau potable, conduites de refoulement, drainage et systèmes siphoniques, distribution de gaz naturel, irrigation agricole et canalisations industrielles. Raccords fabriqués selon TS EN 1555-3:2010+A1 • TS EN 12201-3+A1 • TS EN 15494 • CE ; machines selon TS ISO 12176-1 et pratique de soudage DVS 2207.
Catalogues, manuels d'utilisation et vidéos de formation disponibles sur demande.
Demander les documents
