Raccords injection · confection · KIT
Raccords PE 100 injectés, de confection et KIT, dans tous les diamètres jusqu'à Ø 2000 mm.
Coude 11° (Confection)
PN 10-16, Ø 90 – Ø 1600
Coude 30° (Confection)
PN 10-16, Ø 75 – Ø 1600
Coude 45° (Injection)
PN 16, Ø 20 – Ø 75; PN 10-16, Ø 90 – Ø 400
Coude 45° (Confection)
PN 10-16, Ø 710 – Ø 2000
Coude 45° (KIT soudé par injection)
PN 10-16, Ø 450 – Ø 630
Coude 60° (KIT soudé par injection)
PN 16, Ø 75 – Ø 90; PN 10-16, Ø 110 – Ø 630
Coude 60° (Confection)
PN 10-16, Ø 710 – Ø 2000
Coude 90° (Injection)
PN 16, Ø 20 – Ø 75; PN 10-16, Ø 90 – Ø 400
Coude 90° (Confection)
PN 10-16, Ø 710 – Ø 2000

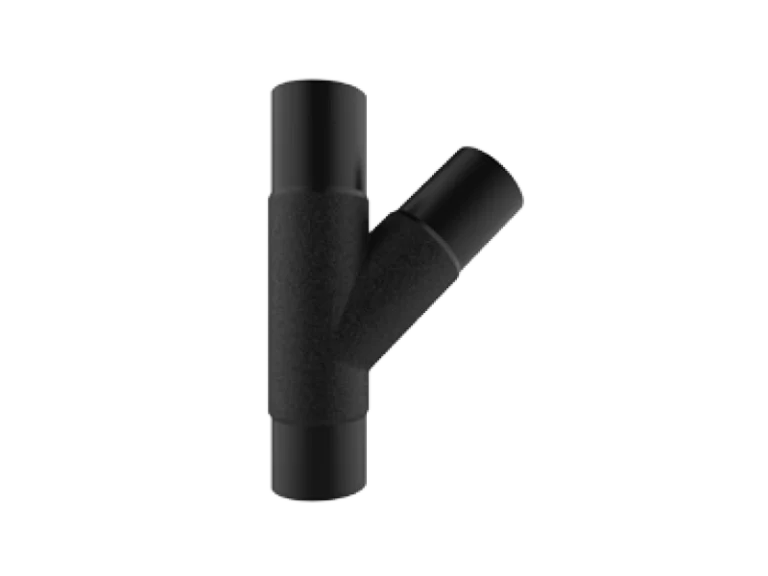

Té égal 45° (Injection)
PN 10-16, Ø 110 – Ø 160

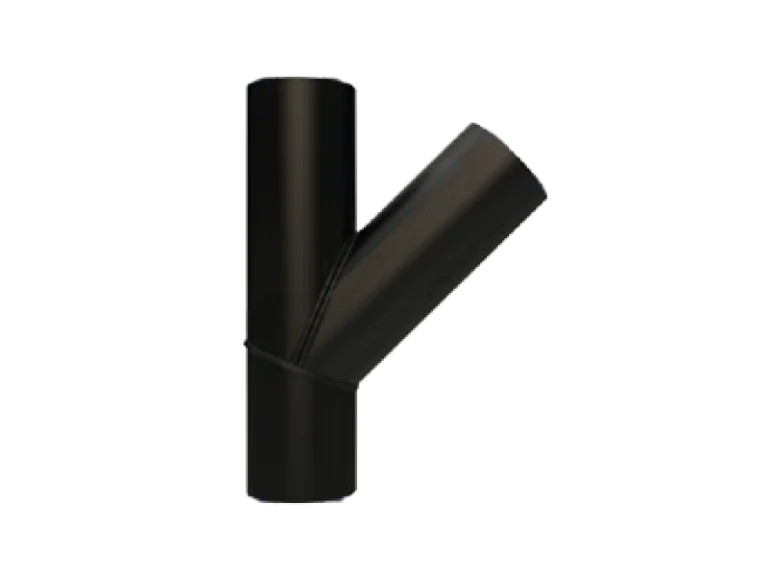

Té égal 45° (Confection)
PN 10-16, Ø 90 – Ø 630

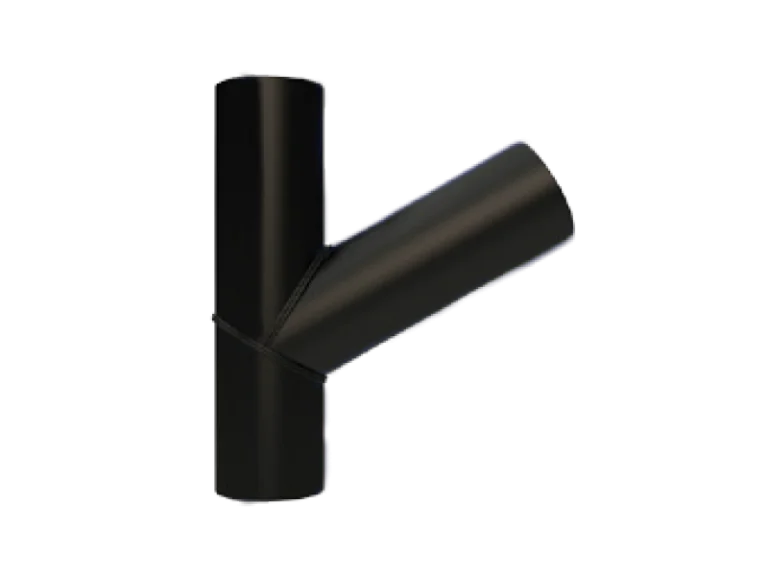

Té égal 60° (Confection)
PN 10-16, Ø 90 – Ø 630

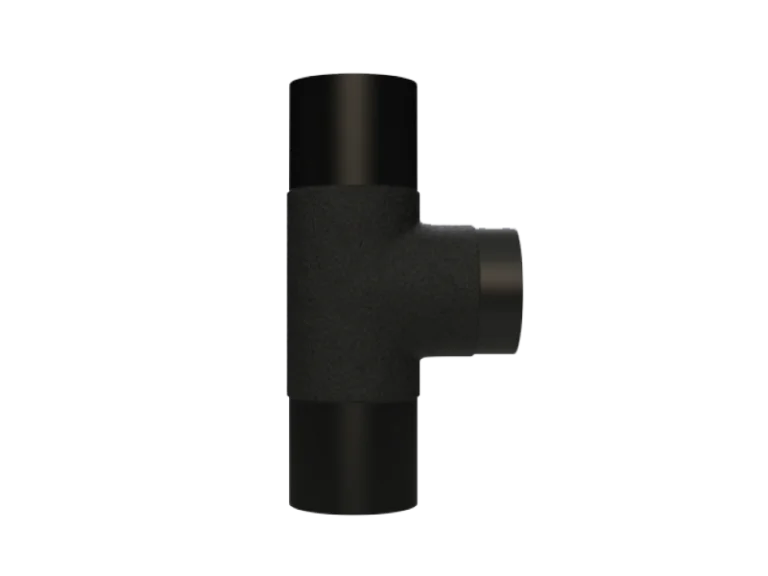

Té égal 90° (Injection)
PN 16, Ø 20 – Ø 75; PN 10-16, Ø 90 – Ø 630

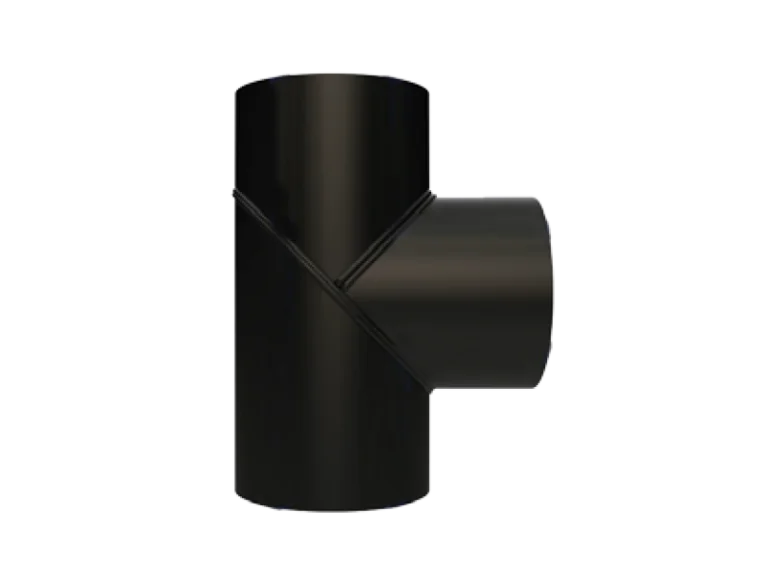

Té égal 90° (Confection)
PN 10-16, Ø 710 – Ø 1600

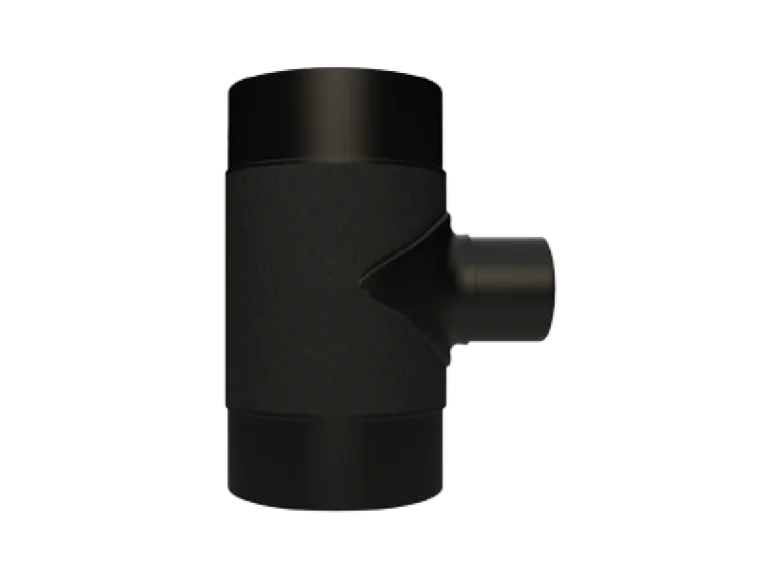

Té réduit 90° (Injection)
PN 16 / PN 10-16, Ø 32-20 – Ø 400-315

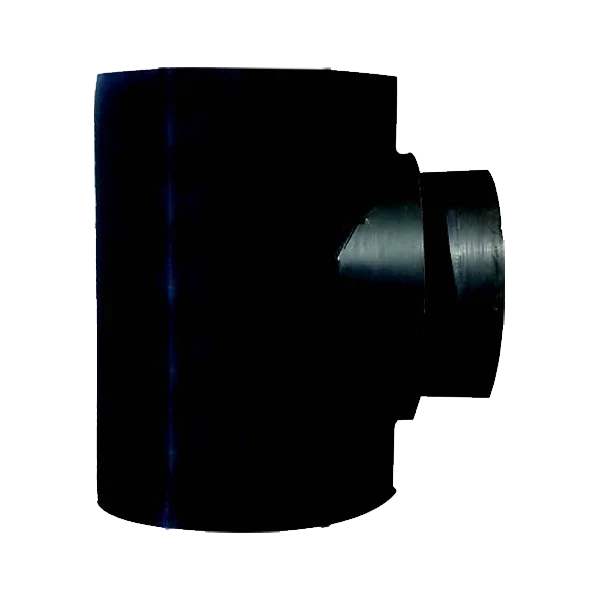

Té réduit 90° (Confection)
PN 10-16, Ø 450-50 – Ø 2000-1600
Té réduit 90° (KIT soudé par injection)
PN 10-16, Ø 25-20 – Ø 710-630
Réducteur (Injection)
PN 16 – PN 32, Ø 25-20 – Ø 630-560

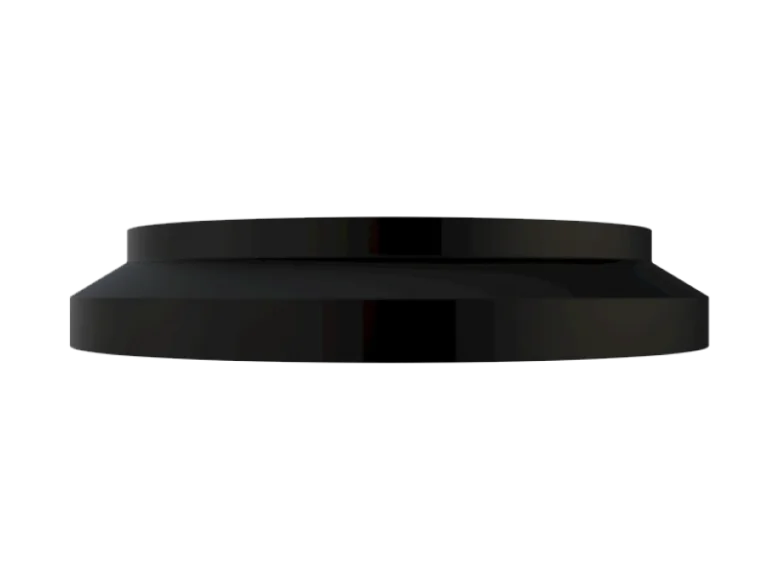

Réducteur type court (Injection)
PN 10-16, Ø 450-315 – Ø 1000-800

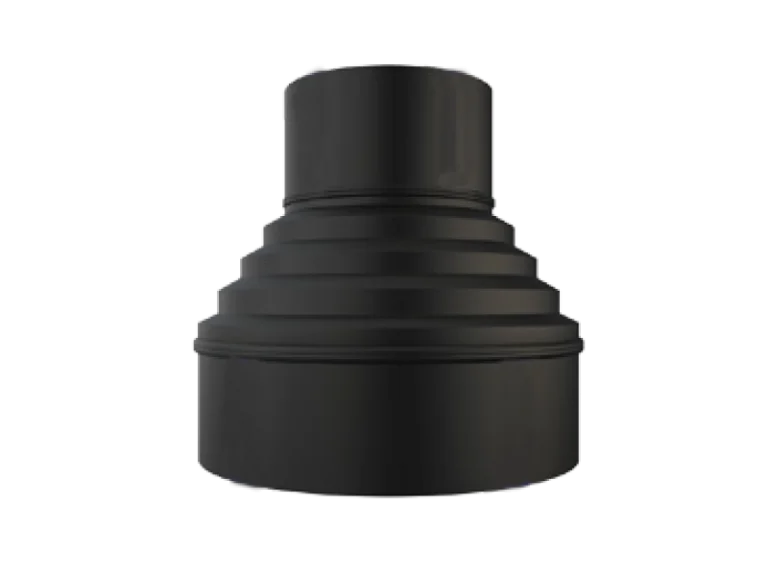

Réducteur à pas long (KIT soudé par injection)
PN 10-16, Ø 500-315 – Ø 630-560

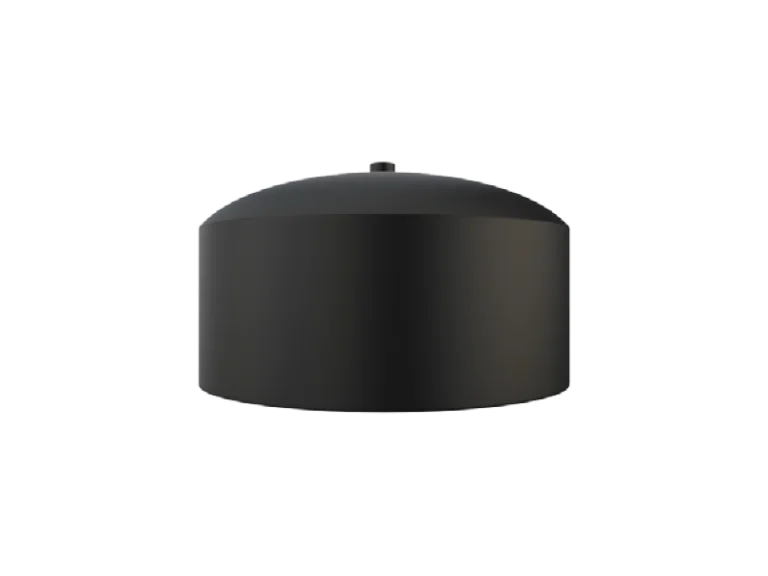

Bouchon (Injection)
PN 16-20-25-32, Ø 20 – Ø 630
Bouchon (KIT soudé par injection)
PN 10-16, Ø 450 – Ø 630

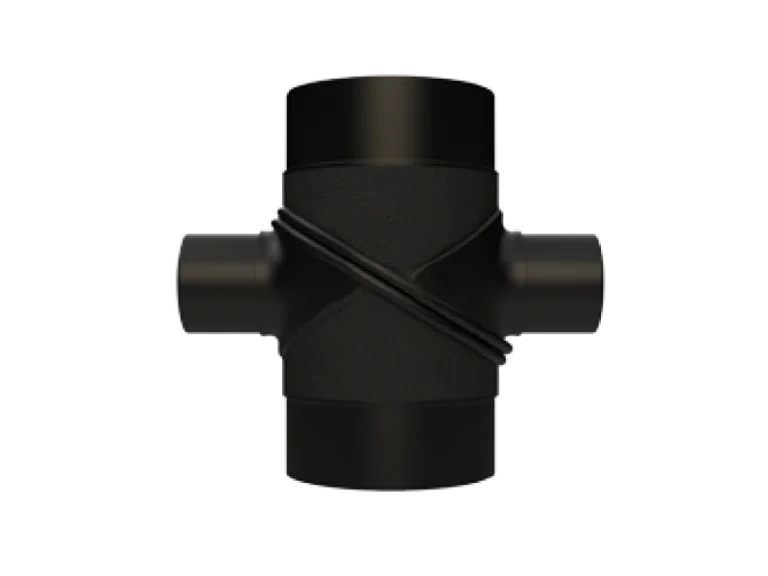

Croix té 90° (Injection)
PN 10-16, Ø 75 – Ø 630

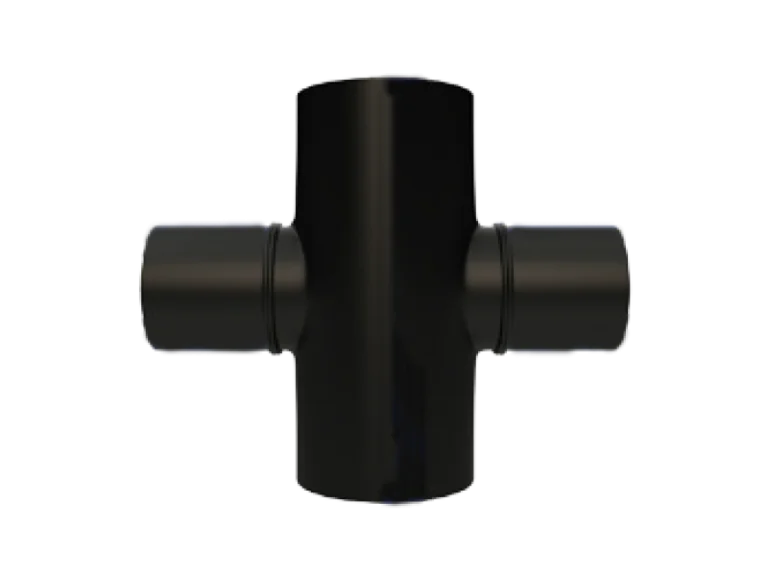

Croix té 90° (Confection)
PN 10-16, Ø 110 – Ø 400
Croix té réduite 90° (Injection)
PN 16 / PN 10-16, Ø 63-25 – Ø 400-250
Croix té réduite 90° (Confection)
PN 10-16, Ø 400-280 – Ø 630-400

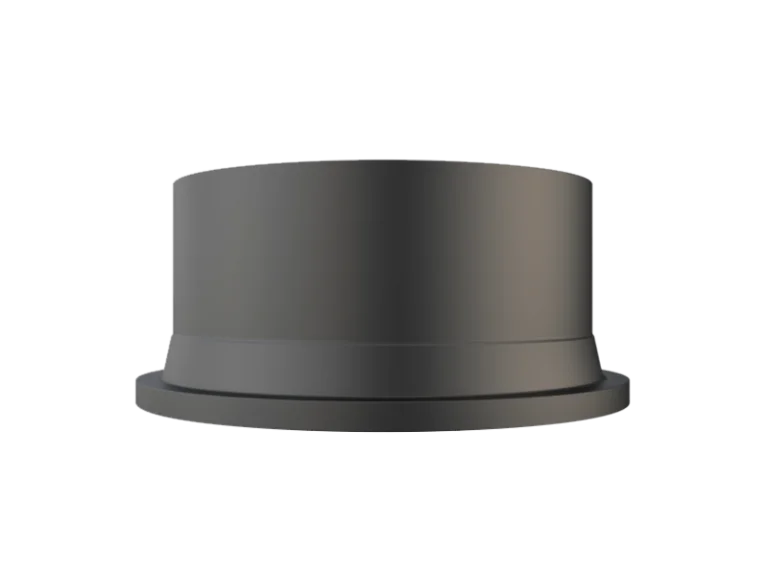

Adaptateur de bride type long (Injection)
PN 10-16, Ø 500 – Ø 630; PN 6-10, Ø 560 – Ø 2000
Adaptateur de bride type court (Injection)
PN 16, Ø 20 – Ø 400
Té réduit 90° type court (KIT soudé par injection)
PN 10-16, Ø 450-110 – Ø 800-200

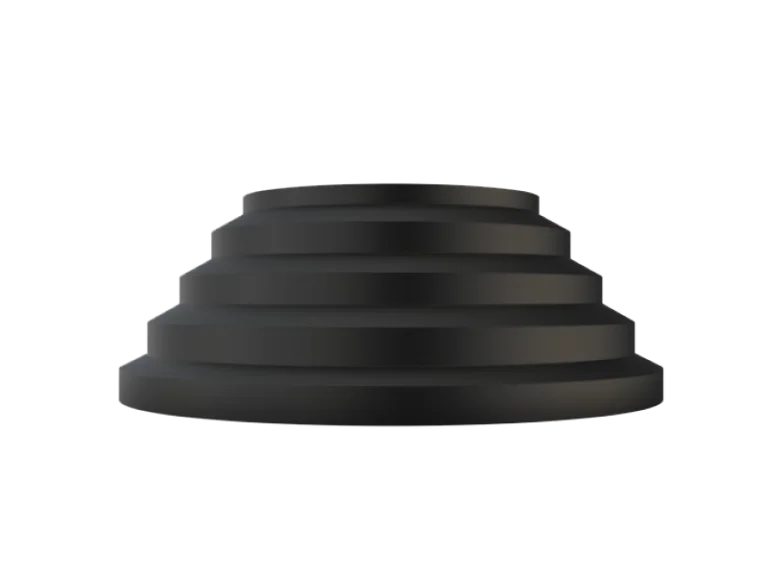

Réducteur à pas court (Injection)
PN 10-16, Ø 630-400

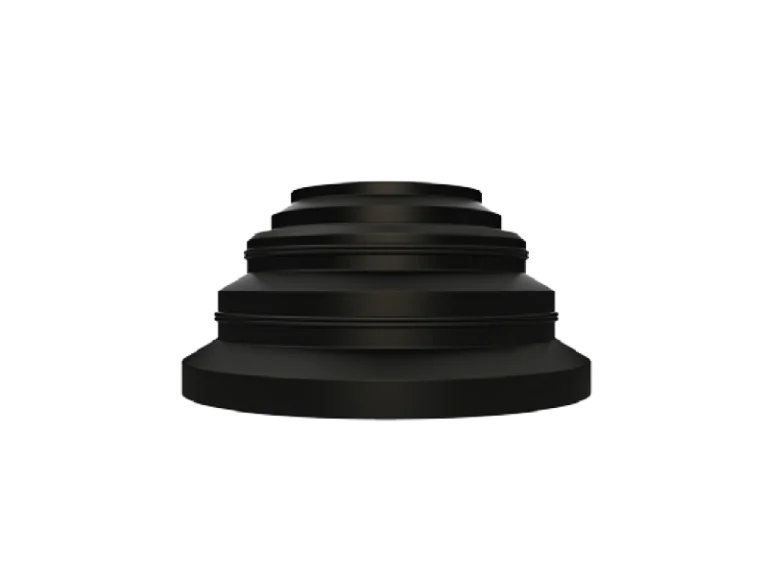

Réducteur type court (KIT soudé par injection)
PN 10-16, Ø 710-400 – Ø 1000-800
Croix té réduite 90° (KIT soudé par injection)
PN 10-16, Ø 63-25 – Ø 400-250
À PROPOS DE CETTE GAMME
Injection, confection et KIT : quelle différence ?
Tous les raccords ne sortent pas d'un seul moule ; nous fabriquons donc les raccords PE 100 de trois façons. Les raccords injectés sont moulés en une seule fois, ce qui donne des cotes précises et une surface lisse. Coudes, tés, réductions, bouchons, croix et collets sont fabriqués ainsi à partir de Ø 20 mm.
Les raccords de confection sont découpés dans du tube PE 100 et soudés bout à bout. C'est ainsi que nous atteignons les grands diamètres jusqu'à Ø 2000 mm et des angles comme 11°, 30° ou 60° qui n'ont pas de moule standard. Les raccords KIT sont assemblés à partir de pièces injectées soudées entre elles : nous fournissons les dimensions et combinaisons dont le projet a besoin sans fabriquer de nouveau moule.
Les trois types ont des bouts lisses en PE 100, SDR 11 ou SDR 17, fabriqués selon TS EN 12201-3 et TS EN 1555-3. Ils se raccordent au tube par soudage bout à bout, ou avec des manchons électrosoudables là où une machine bout à bout ne passe pas.
FAQ
Questions fréquentes
Qu'est-ce qu'un raccord de confection ?
Un raccord fabriqué à partir de segments de tube PE 100 découpés et soudés bout à bout. Il sert pour les grands diamètres et les angles spéciaux.
Que signifie KIT injecté soudé ?
Le raccord est assemblé dans notre usine à partir de pièces injectées soudées entre elles. Cela nous permet de fournir des dimensions et combinaisons sans moule dédié.
Quel est le plus gros raccord que vous fabriquez ?
Les coudes et tés réduits de confection vont jusqu'à Ø 2000 mm, tout comme les collets type long.
Comment ces raccords se raccordent-ils au tube ?
Par soudage bout à bout, ou avec des manchons électrosoudables quand le bout à bout n'est pas pratique. Les bouts lisses ont le même SDR que le tube.
