Redüksiyon (Enjeksiyon)

Enjeksiyon Konfeksiyon Kit Fittings

PN 16 – PN 32, Ø 25-20 – Ø 630-560

Teklif Talep Et Broşür İndir

Teknik Veriler

Malzeme

PE 100, SDR 11 (PN16) / SDR 17 (PN10)

Standartlar

TS EN 1555-3:2010+A1 • TS EN 12201-3+A1

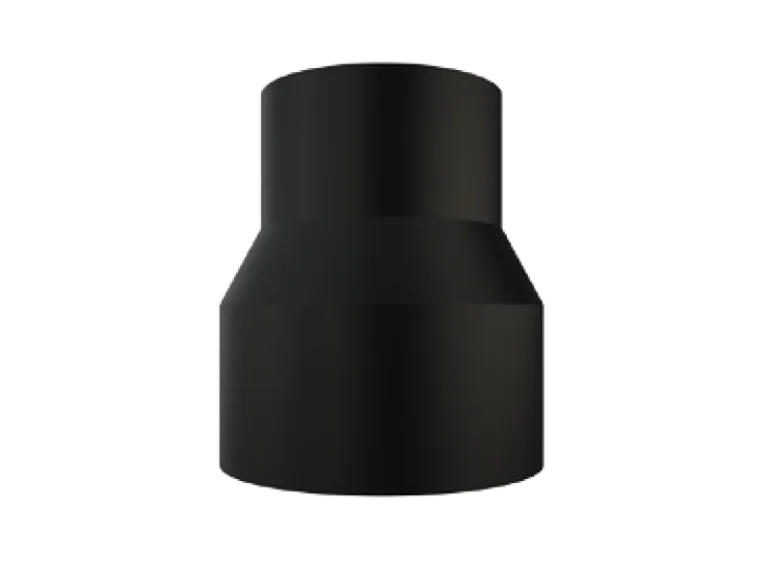

Redüksiyon, farklı çaptaki iki boruyu düz bir hat üzerinde birleştirir. Tek parça halinde enjeksiyonla kalıplanır; bu da ölçü ve et kalınlığında tutarlılık sağlar. Uçları düz (spigot) uçtur; boruya alın kaynağı veya elektrofüzyon manşonla bağlanır.

Çaplar Ø 25-20 mm ile Ø 630-560 mm arasındadır, PN 16–32. Malzeme PE 100, SDR 11 (PN 16) veya SDR 17 (PN 10); gaz için TS EN 1555-3, su için TS EN 12201-3'e göre üretilir. Ölçüler ve Kodlar sekmesinde her çap ürün koduyla birlikte listelenir.

Araç	U × G × Y (m)	Hacim	Maks. Yük
20 FT Konteyner	5.89 × 2.34 × 2.37	33 m³	24,850 kg
40 FT Konteyner	11.90 × 2.34 × 2.38	67 m³	28,800 kg
40 FT High Cube	11.90 × 2.34 × 2.67	76 m³	30,200 kg
45 FT High Cube	13.00 × 2.34 × 2.67	86 m³	27,820 kg
Normal TIR	13.6 × 2.45	100 m³	—
Maxima TIR	13.6 × 2.45	112 m³	—
Jumbo TIR	13.6 × 2.45	97 m³	—
Kamyon + Treyler	7.5 + 9.6	56 m³	—

Size (mm)	PN	Code No	L	L1	Z	Weight (kg)
25-20	PN 16	20205160025-020	40	35	80	0.014
32-20	PN 16	20205160032-020	50	45	110	0.028
32-25	PN 16	20205160032-025	50	45	110	0.03
40-20	PN 16	20205160040-020	45	45	105	0.03
40-25	PN 16	20205160040-025	45	45	105	0.032
40-32	PN 16	20205160040-032	45	45	105	0.035
50-20	PN 16	20205160050-020	45	45	110	0.044
50-25	PN 16	20205160050-025	45	45	110	0.046
50-32	PN 16	20205160050-032	45	45	110	0.055
50-40	PN 16	20205160050-040	45	45	110	0.088
63-20	PN 16	20205160063-020	50	45	120	0.072
63-25	PN 16	20205160063-025	50	45	120	0.094
63-32	PN 16	20205160063-032	50	45	120	0.079
63-40	PN 16	20205160063-040	50	45	120	0.088
63-50	PN 16	20205160063-050	50	45	120	0.098
75-32	PN 16	20205160075-032	70	50	160	0.153
75-40	PN 16	20205160075-040	70	50	160	0.167
75-50	PN 16	20205160075-050	70	50	160	0.185
75-63	PN 16	20205160075-063	70	50	160	0.21
90-32	PN 16	20205160090-032	80	55	180	0.235
90-50	PN 16	20205160090-050	80	55	180	0.28
90-63	PN 16	20205160090-063	80	55	180	0.305
90-75	PN 16	20205160090-075	80	55	180	0.329
110-25	PN 16	20205160110-025	90	40	200	0.388
110-32	PN 16	20205160110-032	90	50	190	0.376
110-50	PN 10	20205100110-050	90	60	190	0.32
110-50	PN 16	20205160110-050	90	60	190	0.402
110-63	PN 10	20205100110-063	90	65	200	0.316
110-63	PN 16	20205160110-063	90	65	200	0.446
110-75	PN 16	20205160110-075	90	85	190	0.48
110-90	PN 10	20205100110-090	90	85	190	0.39
110-90	PN 16	20205160110-090	90	85	190	0.532
125-25	PN 16	20205160125-025	90	50	210	0.506
125-63	PN 16	20205160125-063	90	60	210	0.564
125-75	PN 16	20205160125-075	90	60	210	0.582
125-90	PN 10	20205100125-090	90	80	210	0.466
125-90	PN 16	20205160125-090	90	80	210	0.645
125-110	PN 10	20205100125-110	80	85	210	0.51
125-110	PN 16	20205160125-110	80	85	210	0.745
140-75	PN 16	20205160140-075	95	70	210	0.76
140-90	PN 16	20205160140-090	95	70	210	0.815
140-110	PN 10	20205100140-110	95	70	210	0.635
140-110	PN 16	20205160140-110	95	70	210	0.93
140-125	PN 10	20205100140-125	95	80	210	0.7
140-125	PN 16	20205160140-125	95	80	210	0.97
160-90	PN 10	20205100160-090	95	75	220	0.735
160-90	PN 16	20205160160-090	95	75	220	1.07
160-110	PN 10	20205100160-110	95	75	220	0.76
160-110	PN 16	20205160160-110	95	75	220	1.147
160-125	PN 10	20205100160-125	95	85	220	0.832
160-125	PN 16	20205160160-125	95	85	220	1.194
160-140	PN 10	20205100160-140	95	85	220	0.865
160-140	PN 16	20205160160-140	95	85	220	1.31
180-90	PN 10	20205100180-090	105	75	250	0.97
180-90	PN 16	20205160180-090	105	75	250	1.35
180-110	PN 10	20205100180-110	105	85	250	1.027
180-110	PN 16	20205160180-110	105	85	250	1.42
180-125	PN 10	20205100180-125	105	90	250	1.077
180-125	PN 16	20205160180-125	105	90	250	1.555
180-140	PN 10	20205100180-140	105	90	250	1.147
180-140	PN 16	20205160180-140	105	90	250	1.74
180-160	PN 10	20205100180-160	105	90	250	1.243
180-160	PN 16	20205160180-160	105	90	250	1.89
200-110	PN 10	20205100200-110	115	85	265	1.49
200-110	PN 16	20205160200-110	115	85	265	1.925
200-125	PN 10	20205100200-125	115	85	265	1.43
200-125	PN 16	20205160200-125	115	85	265	2.04
200-140	PN 10	20205100200-140	120	100	260	1.45
200-140	PN 16	20205160200-140	120	100	260	1.99
200-160	PN 10	20205100200-160	120	90	255	1.632
200-160	PN 16	20205160200-160	120	90	255	2.24
200-180	PN 10	20205100200-180	120	90	255	1.63
200-180	PN 16	20205160200-180	120	90	255	2.395
225-110	PN 10	20205100225-110	120	80	275	1.822
225-110	PN 16	20205160225-110	120	80	275	2.49
225-125	PN 10	20205100225-125	125	85	280	1.801
225-140	PN 10	20205100225-140	120	100	270	1.765
225-160	PN 10	20205100225-160	125	100	275	2.067
225-160	PN 16	20205160225-160	125	100	275	2.785
225-180	PN 10	20205100225-180	125	105	290	2.327
225-200	PN 10	20205100225-200	120	110	275	2.28
225-200	PN 16	20205160225-200	120	110	275	3.13
250-125	PN 16	20205160250-125	115	80	300	3.245
250-160	PN 10	20205100250-160	110	100	300	2.847
250-160	PN 16	20205160250-160	110	100	300	3.552
250-180	PN 16	20205160250-180	115	100	300	3.892
250-200	PN 10	20205100250-200	115	110	300	3.058
250-200	PN 16	20205160250-200	115	110	300	4.297
250-225	PN 10	20205100250-225	115	120	300	3.33
250-225	PN 16	20205160250-225	115	120	300	3.99
280-200	PN 10	20205100280-200	135	110	330	3.937
280-200	PN 16	20205160280-200	135	110	330	5.245
280-225	PN 10	20205100280-225	135	125	330	4.347
280-225	PN 16	20205160280-225	135	125	330	5.38
280-250	PN 10	20205100280-250	135	125	330	4.63
280-250	PN 16	20205160280-250	135	125	330	5.952
315-160	PN 10	20205100315-160	145	95	335	4.56
315-160	PN 16	20205160315-160	145	95	335	6.275
315-200	PN 10	20205100315-200	145	110	335	4.775
315-200	PN 16	20205160315-200	145	110	335	6.537
315-225	PN 10	20205100315-225	145	110	335	4.875
315-250	PN 10	20205100315-250	145	120	335	4.85
315-250	PN 16	20205160315-250	145	120	335	7.285
315-280	PN 10	20205100315-280	145	130	340	5.925
315-280	PN 16	20205160315-280	145	130	340	7.565
355-200	PN 16	20205160355-200	155	115	360	8.44
355-250	PN 10	20205100355-250	155	115	360	6.34
355-250	PN 16	20205160355-250	155	115	360	8.955
355-315	PN 16	20205160355-315	155	115	360	10.46
400-200	PN 10	20205100400-200	140	110	360	7.43
400-250	PN 16	20205160400-250	140	110	360	9.4
400-315	PN 10	20205100400-315	140	130	360	10.575
400-315	PN 16	20205160400-315	140	130	360	12.797
400-355	PN 16	20205160400-355	140	150	360	12.795
500-315	PN 10	20205100500-315	80	140	260	9
500-315	PN 16	20205160500-315	80	140	260	12
500-355	PN 10	20205100500-355	80	150	260	9.2
500-355	PN 16	20205160500-355	80	150	260	12.7
500-400	PN 10	20205100500-400	80	158	260	9.75
500-400	PN 16	20205160500-400	80	158	260	13.7
