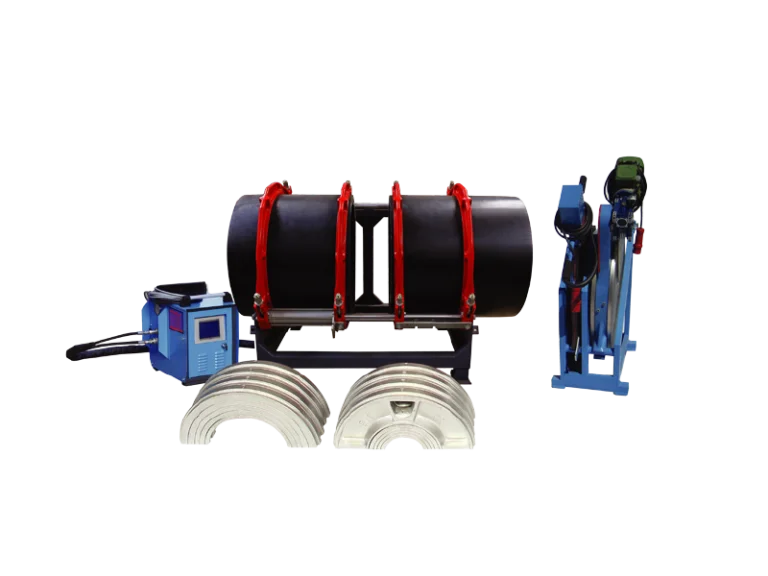

AL 800 CNC
Alın Kaynak Makinesi
PE ve PP boru için hidrolik ve CNC alın kaynak makineleri; kompakt saha makinelerinden Ø 1600 mm ana hatlara kadar.
CNC kontrol · kaynak raporları
Kaynatılabilir çaplar
Teknik Veriler
Kaynak Aralığı
Ø 500 – Ø 800 mm
Malzeme
PE, PP
Maks. Et Kalınlığı
PN 32
Güç Kaynağı
380 V, Triple phase
Isıtıcı
10 kW
Trimmer
1.5 kW
Hidrolik Ünite
0.75 kW
Toplam Güç
12.25 kW
Çalışma Basıncı
160 Bar
Gerekli Jeneratör
20 kVA
Elektrik Sistemi
Trifaze
Kontrol
CNC
Ambalaj ve Taşıma
Paket
3 wooden crates
Sandık ölçüleri
114 × 139 × 120 cm; 80 × 162 × 144 cm; 62 × 92 × 92 cm
Toplam hacim
4.006 m³
Net / brüt ağırlık
1054 / 1189 kg
AL 800 CNC, Ø 500 ile Ø 800 mm arasındaki PE ve PP borular için bir alın kaynak makinesidir. PN 32 et kalınlığına kadar boru kaynaklar. Besleme: 380 V, Triple phase. Toplam kurulu güç 12.25 kW. Sahada en az 20 kVA gücünde bir jeneratör gerekir. CNC kontrol ünitesi, girdiğiniz boru çapı ve et kalınlığından ısıtma, değiştirme ve soğuma sürelerini hesaplar, hafızasında 500 kaynağa kadar tutar ve her birleşim için orijinal rapor üretir. 3 wooden crates içinde sevk edilir. Sandık ölçüleri ve ağırlıklar Ambalaj ve Nakliye bölümünde yer alır.
- Boru çapı ve et kalınlığı girildiğinde otomatik kaynak hesabı
- Orijinal kaynak raporları mevcut
- Parçaları kelepçelere yerleştirin; trimmerı takın ve %100 temas elde edene kadar yüzeyleri açın.
- Trimmerı çıkarın, ısıtıcıyı (~220 ℃) takın; kabarıklık oluşması için 0.15 N/mm² ile itin.
- Isıtıcı yerindeyken sıfıra yakın basınçta (0.01 N/mm²) sıcaklığı eşitleyin.
- Isıtıcıyı çıkarın; parçaları 0.15 N/mm² ile birleştirin.
- Birleştirme basıncını gerekli süre boyunca koruyun, ardından bırakın.
- Bağlantıyı belirtilen süre boyunca soğumaya bırakın.
| Et (mm) | Kabarıklık (mm) | Isıtma (s) | Isıtıcı çıkarma (s) | Birleştirme (s) | Soğutma (s) |
|---|---|---|---|---|---|
| up to 4.5 | 0.5 | 45 | 5 | 5 | 6 |
| 4.5–7 | 1 | 70 | 6 | 6 | 10 |
| 7–12 | 1.5 | 120 | 8 | 8 | 16 |
| 12–19 | 2 | 190 | 10 | 11 | 24 |
| 19–26 | 2.5 | 260 | 12 | 14 | 32 |
| 26–37 | 3 | 370 | 16 | 19 | 45 |
| 37–50 | 3.5 | 500 | 20 | 25 | 60 |
| 50–70 | 4 | 700 | 25 | 35 | 80 |
Görünürlük
Alın kaynakları görünür ve yerinde yeniden yapılabilir; EF kaynakları soket içinde gizlenir ve deneyimli kaynakçı gerektirir.
Ulaşılması zor yerler
EF kazanır: minik makine, kablo uçlu elektrotlar. Yer üstünde, çukurlarda, her yerde çalışır.
Basitlik
Alın kaynak işçilik hatalarını affeder; EF'nin toleransı yoktur, hata ancak basınç testinde ortaya çıkar.
Malzeme koşulları
EF eşleşmiş MFI, yuvarlak boru, temiz yüzey ve sabit gerilim ister; alın kaynak bunlardan etkilenmez.
Maliyet
Alın kaynak çok daha ucuz: her 6/12 m'de bakır telli soket gerekmez.
Mukavemet
Doğru yapılmış bir alın kaynak, hattın en güçlü noktasıdır ('kabarıklık' et kalınlığı ekler).
| Araç | U × G × Y (m) | Hacim | Maks. Yük |
|---|---|---|---|
| 20 FT Konteyner | 5.89 × 2.34 × 2.37 | 33 m³ | 24,850 kg |
| 40 FT Konteyner | 11.90 × 2.34 × 2.38 | 67 m³ | 28,800 kg |
| 40 FT High Cube | 11.90 × 2.34 × 2.67 | 76 m³ | 30,200 kg |
| 45 FT High Cube | 13.00 × 2.34 × 2.67 | 86 m³ | 27,820 kg |
| Normal TIR | 13.6 × 2.45 | 100 m³ | — |
| Maxima TIR | 13.6 × 2.45 | 112 m³ | — |
| Jumbo TIR | 13.6 × 2.45 | 97 m³ | — |
| Kamyon + Treyler | 7.5 + 9.6 | 56 m³ | — |
İçme suyu hatları, basınçlı hatlar, drenaj ve sifonik sistemler, doğal gaz dağıtımı, tarımsal sulama ve endüstriyel boru hatları. Fittingler TS EN 1555-3:2010+A1 • TS EN 12201-3+A1 • TS EN 15494 • CE'ye göre; makineler TS ISO 12176-1 ve DVS 2207 kaynak pratiğine göre üretilmiştir.
Kataloglar, kullanım kılavuzları ve eğitim videoları talep üzerine sağlanır.
Belgeleri Talep Et
